ファイバーチャネルStarWind VSAN構成の利点

投稿日: 2021年12月20日 作成者: climb
このエントリーをはてなブックマークに追加
LINEで送る

StarWind VSANは、ファイバーチャネル(FC)も対応しています。ファイバーチャネルのインフラを保守して、高可用性を高めたいのであれば、新しいファイバーチャネルSANデバイスを購入する代わりに、StarWind VSANでそれを実現する方法があります。

実際にStarWind自体がHAを扱うことができ、既存のファイバーチャネルのインフラを活用することができます。StarWindが行うのはアクティブ-アクティブなストレージ・レプリケーションです。この方法で、既存のファイバーチャネル・ベースのインフラはそのままで、クライアントに共有ストレージを提供し、StarWindは同期レプリケーションを処理します。その結果、新しいハードウェアへの投資や、代替ストレージを導入するために現状のインフラを再構築する必要ありません。

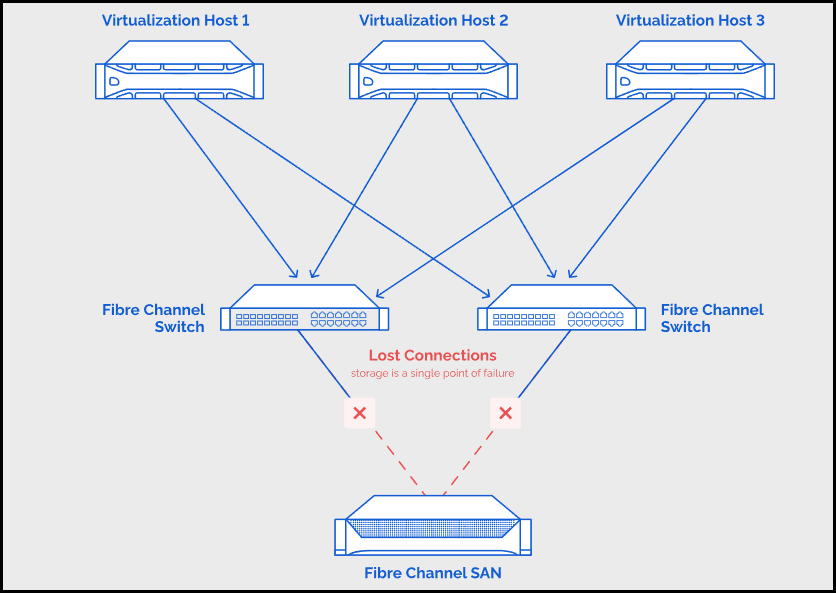

SANの問題点は、障害単一点の装置だということです。SANアレイが1台しかなく、マザーボードが故障した場合、SAN上にあるデータストアに保存されているユーザVMへのアクセスができなくなります。

StarWindのソリューションは、設計上、高い可用性を備えています。同期レプリケーションにより、ノード間でストレージをレプリケートします。

StarWindは、まず1台目のノードにHAデバイスを作成し、次に2台目のノードに作成します。ストレージの耐障害性を維持するために、StarWindのホスト間には冗長ネットワークリンクが使用されています。それらのリンクは、監視と障害のために使用されます。

1台のノードで障害が発生した場合でも、2 番目のノードが VM へのアクセスを提供します。

いずれかのノードに障害が発生したり、リクエストを適切に処理しなくなった場合、クライアントOS/ハイパーバイザー側から即座にフェイルオーバーが開始されます。また、StarWindは内部ハートビート機構を備えており、同期ネットワークに障害が発生してもストレージ経路を適切に分離し、いわゆるストレージの「スプリットブレイン（脳の分離）」を防止します。

ハートビートを設定すると、HAクラスタノードが同期できないが、イニシエータからの書き込みコマンドを引き続き受け付ける、いわゆる「スプリットブレイン」状態を回避することができます。StarWind Heartbeat テクノロジーでは、同期チャネルに障害が発生すると、StarWind は提供されたハートビート リンクを使用してパートナー ノードへの ping を試行します。パートナー・ノードが応答しない場合、StarWind はそのノードがオフラインであると見なします。この場合、StarWind は他のノードを同期していないとマークし、そのノードのすべての HA デバイスは、ノードの予期せぬサービス停止に備えて、書き込みキャッシュをディスクにフラッシュしてデータの整合性を保持します。

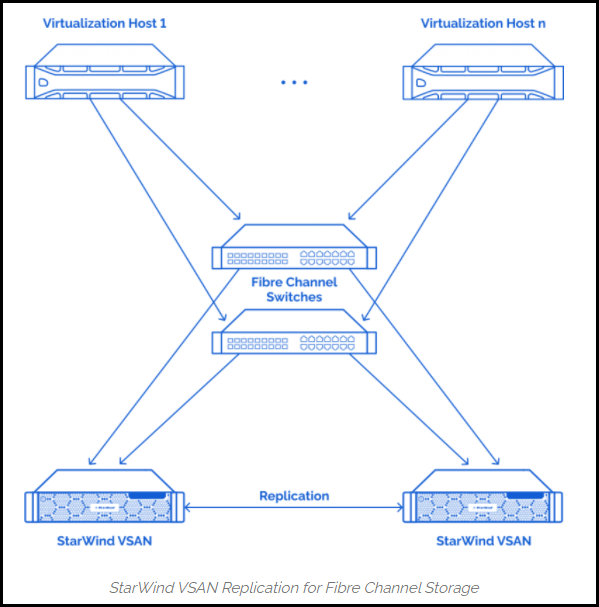

次はStarWindのアーキテクチャーのスクリーンショットで、ファイバーチャネルのストレージインフラ内でのノードのレプリケーションの状態を示しています。

StarWind自体は、SAN機器に存在する機能よりも多くの機能を備えています。その機能の1つが、多層式サーバーサイドキャッシングです。

多層式サーバーサイド・キャッシング – ストレージデバイスにはキャッシュが搭載されています。キャッシュは、RAM、異なる種類のSSD（SAS、SATA、NVMe…）を利用することができます。ライトバック・キャッシュ・データは、通常、RAMを介して基礎となるストレージに書き込まれます。障害が発生した場合、RAMのコンテンツは消え、失われます。

StarWind VSANは、SSD上にキャッシュを構成することができます。データは保護され、万が一ホストがダウンしても、SSDプールに保存されたログは失われないので、完全再同期をトリガーする必要すらありません。(RAMだけの場合はそうなります）。だからこそ、SSDにキャッシュを保存するStarWindは、興味深く、柔軟なソリューションなのです。RAMはまだキャッシュに使用されますが、データがRAMに留まる時間はかなり短いので、ここでのリスクは最小限に抑えられます。StarWindはこれをLog-Structured Write Cacheと呼んでいます。

ファイバー・チャネルのインフラはまだたくさんあります。しかし、容量が大きくなると、古いFC SANデバイスでは維持できなくなり、新しいFC SANに多額の投資をしながらも、利用可能なストレージを確保しようとすると、思った以上にコストがかかることがあります。コモディティなハードウェアを使用できるStarWind VSANで解決できるかもしれません。詳しくはお問い合わせください。
